冷轧板大类下的冷硬、半硬、普冷品种解析

    冷轧板的官方解释源自GB/T 15574-2016，与国际标准接轨（ISO 6929:2013,Steel products-Vocabulary ,MOD）。

        冷轧钢板：经冷轧后，或经酸洗、退火后，以卷成卷状交货的产品。但是在实际业务中我们经常会碰到一些其他名词，比如：冷硬、轧硬、半硬、硬质、普冷、hard rolled、semi hard、Commercial Cold Rolled等。这些名词其实是冷轧之后进行不同程度热处理的材料，有不同的性能和使用场景，需要仔细甄别，避免采购出错。以普通C料为例，常见的有冷硬、半硬、普冷三种类型。

        冷硬卷，在供应链中也被称为轧硬卷，海外询单有写作Hard Rolled的。轧硬卷是指经过冷轧轧机轧制后，不进行任何热处理，直接销售的产品。因为室温轧制存在加工硬化，所以轧硬卷保留了较高的硬度和强度，以及极差的成型性能。轧硬钢板的表面硬度通常较高，可以达到HV170以上，抗拉强度可以超过500MPa。

        特点：具有高的强度和硬度，但塑性和韧性相对较低。

        应用：轧硬产品的应用范围比较狭窄，在文件柜、低成本的檩条、伞骨、隔离遮挡等场景下有应用。说直白些，就是低成本、无成型（或极简单的折弯）、有强度要求的非结构件应用。

        常见牌号：宝钢的CDCM-SPCC，DC01轧硬，民营厂的冷硬C料等。

        其硬度介于轧硬和普冷之间，海外询单里semi-hard通常是指这一类产品。半硬卷是个比较复杂的分类，不同标准有不同的分类方法，国内最常见的日标按硬度分和欧标按抗拉强度分，其实他们都是同一类产品。日标 JIS G 3141 《冷成形用钢板及钢带》将其归为硬质料，按硬度分级，分为1/2硬度、1/4硬度、1/8硬度等，对应不同的硬度要求。

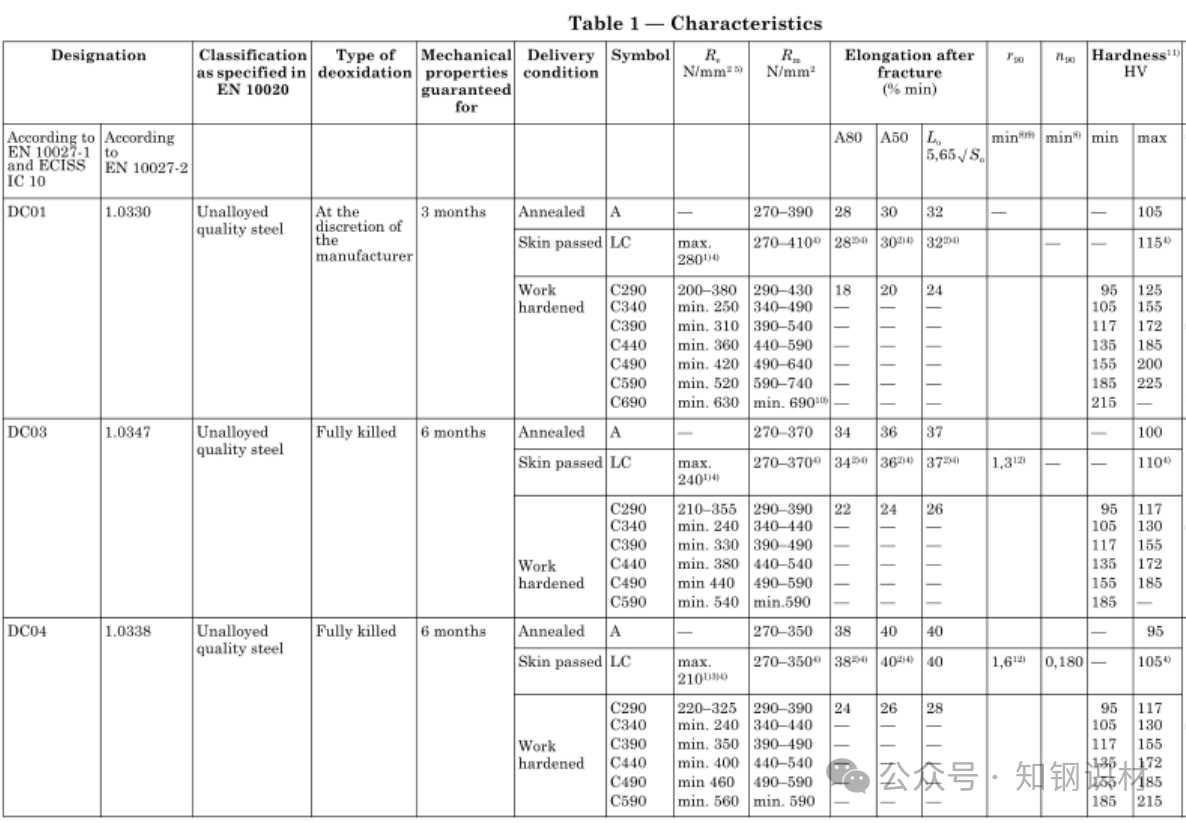

        欧标EN 10139 《冷成形用冷轧窄钢带》以抗拉强度分级，同时也兼顾了硬度要求。如DC03 C390，就是抗拉强度不小于390MPa的硬质料。

        特点：半硬料保持了适中的强度和硬度，同时具有一定的塑性和韧性，能够满足一定的成型需求。其实早些年民营厂的Q195、Q235冷轧基本上都是这个工艺。

        应用：半硬钢适用于制造需要有一定强度要求，强度范围可控，简单成型的产品，最常见的应用是垫片、卡扣、家具管、锁具中的装配件等。

        常见牌号：SPCC 4D，SPCC 8B,DC03 C390，DC01 C590等，其实在民营厂定轧特定硬度的材料也可以归属到这一类别。

        普通冷轧板，Commercial Cold Rolled，普冷是指经过冷轧后，进行了完全的退火处理，因此具有较低的硬度和良好的塑韧性，硬度通常在HV130以下。

        特点：普冷钢板具有较好的塑性和韧性，易于成型和焊接，强度适中，生产流程长，表面质量容易控制，但成本也比较高。

        应用：普冷钢板广泛应用于各种冲压成型产品，如家电外壳、汽车覆盖件、制罐、汽车外覆件等，特别适合于需要相对复杂成型和良好焊接性能的场合。常见牌号：DC01，SPCC，电镀锌SECC的基板等。

        总的来说，这三个品种的区别主要在于工艺上是否经过退火及退火的程度；性能上来说硬度、强度和成形性的不同。

        轧硬钢板硬度最高，成形性最差；普冷钢板硬度最低，成形性最好；半硬钢板则介于两者之间。
